2014年12月9日火曜日

三つ又のつづき


皆さんは 少し前の自分に助言したいと思った事ありませんか?
そう。後で悔やむ。。。それが後悔。

まぁまぁ 弟です。


HRCS ではD.Y さんのお手伝いをさせて頂き
初の出展側の経験が出来ました。
いや~ いいですね‼
大変色々色々勉強になりました。。。


有難う御座いました‼

さて、イベントも終わり いつもの日常が戻って参ります。
時系列的に前後致しますが。。。

shovelの三つ又の話しです。
前に仮組までは出来てました→shovel いじり。。

ハンドルストッパー待ちでしたよ。
shovelのストッパーを Z の三つ又に移植‼


じじじじじじじじじじじじじじじじじじじじじじじじじっじ。。。


色まで塗ってピカピカ‼


やっとFの足回り取り付け完了だぁ~

っとフォークを入れて・・・
は???え???

どうやら溶接の熱で三つ又が歪んでしまったらしい。
トップブリッジの差し込みで内側に約1㎝ほど
反対側も内側に1㎝。。。完全にそり上がりました。

あぶって曲げる? プレス機にかけて直す?
色々考えましたが ワンオフで制作して頂いたシャフトが
ダメになるのも怖いし そもそも直るか分からない。
元位置の基準が ない訳だし。

てか こんな重要部品に さらに熱をかけたり
強い外力をかけるのも どうかと思う。。。

つ。。。作り直そうぅぅ orz

そんな挫折感 後悔でいっぱいでした。

がっ‼ HRCS参加でスッキリしましたとさ。。。

部品探しから 頑張ります‼

まだまだ つづく

2014年11月25日火曜日

オープンチェーン

当方火曜日が休みです。
火曜日って雨多くないですかぁ?

弟です。

オープンチェーンのテンショナーの取り付け部。
補強工事しましょ~


取り付け部のアルミの厚さ3~4㎜くらい。。。
よくこんなんで壊れないなぁ なんて思いながら考える。
万が一 走行中にボリッと取れたら
リヤフルロックだろうな。。。

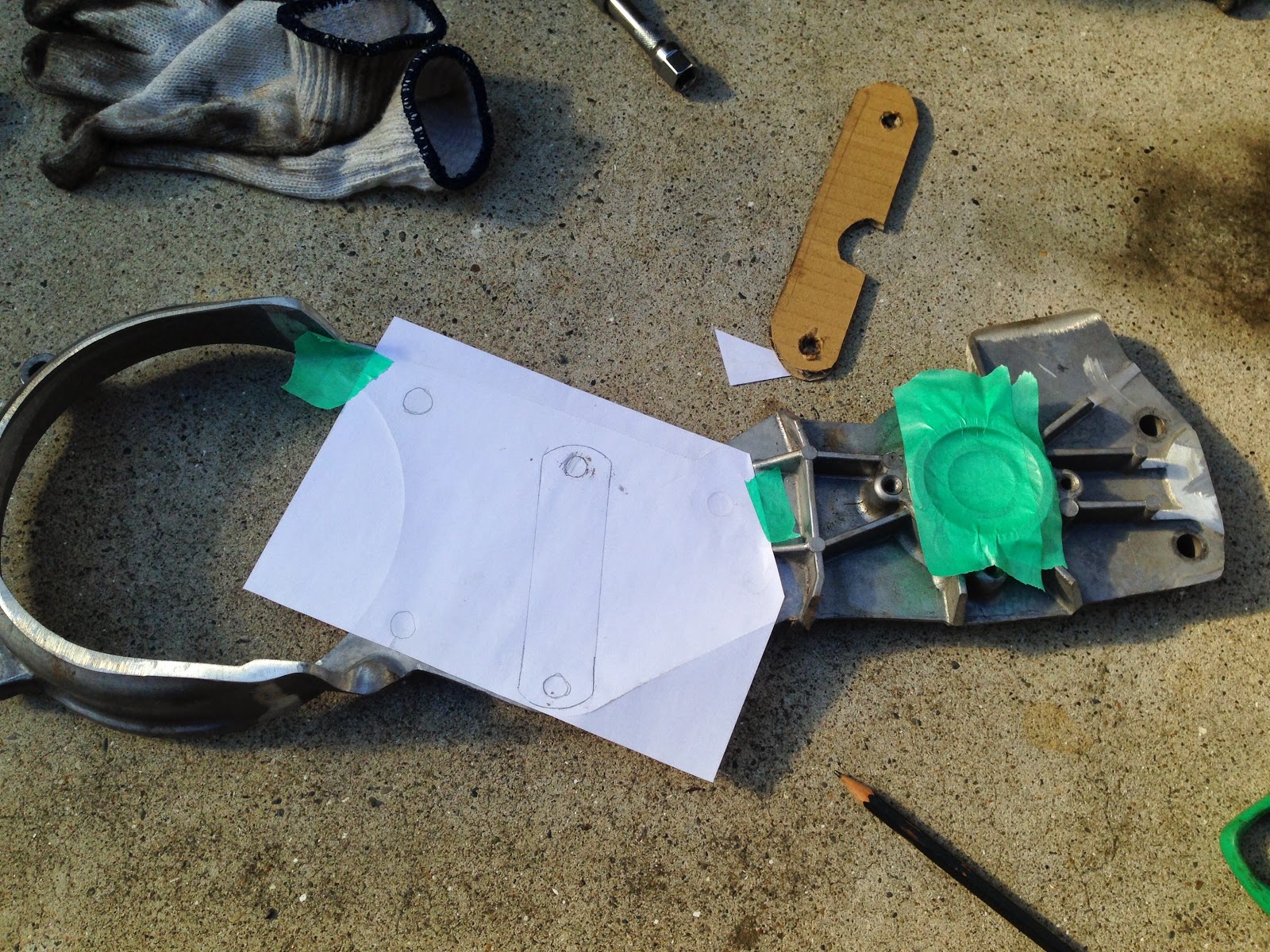

まずは型紙制作


得意のチョキチョキ


で また鉄板切り出し←最近慣れてきた。
複雑な形も 無い頭を使って


形を整えてこんな感じ。 お?なんか一体感 ww


既存のテンショナー取り付け部と溶接して出来上がり。

全体の細かい付属品を付けて バランスの確認をしてみた。
ドライブチェーン と ブレーキ


マフラーはまだ無い。トルクロッドも無い。


ヘッドライトは引っかかってるだけ。オイルタンクは検討中。


やることいっぱいだ。。。

つづく

2014年11月24日月曜日

shovel改造。。。

さてさて な弟です。

えっと?次は左のステップとシフトペダルです。

何かと純正部品って とっておきたい気持ちがありましたが
戻すか? 売るのか? それとも 只とっておくだけか?

冷静に考えて。。。要らないな。
加工して使う方が経済的と感じましたので。。。

純正部品加工‼


チョキチョキ



曲げようと力を加えたらクラック⁉
余程 硬くて 柔軟性のない金属らしい。

でわ。。


最初から曲がっている物に溶接‼


形を整えて まずはリンク


次にペダル


あら? これでは プライマリーチェーンが邪魔でシフトアップ出来ない。。。
シフトダウンはペダルを踏めば良いので シフトアップ側を重視しようか。


ペダルとリンクを溶接して出来上がり!


はい。失敗…
リンクのレバー比等を全く計算しないで 適当に作った結果
足の甲が痛くなるほど硬い‼

ペダルのストローク量は大丈夫そうなので
リンクの部分を短くしましょう~

でこちら


大丈夫そうです。

つづく

2014年11月18日火曜日

shovel改造。。


ちょっと前 ロン毛から いきなり坊主頭にした弟です。

前回 出来たポジションが 思っていたのと違う。。。
ハンドルが遠いかな~


色々考えた結果こんな感じ


他にも案がありましたが とりあえずコレでいきます。
また 気が変わったら 作り直しましょ
こーゆーのが自作の良いところ。。。ww

さてステップ制作を進めます。
お次は リヤブレーキ マスター&ペダル

マスターはコレ‼
バンジョーボルトがかじってしまって 使えないマスター
要らないから あげるよ って頂きました。

かじってしまったボルトごとマスターカットww


装着‼
いいんじゃね?


そしてペダル。またまた鉄板からサンダーで切り出し‼
シフト側と2本ね。きゅいーーーん。


クラッチレバーを避けてオフセット。
マスターを押す部分と溶接して出来上がり。


さーて取り付け‼ ワクワク


何か地味な動画。。。でも私は楽しいww

つづく

2014年11月16日日曜日

XS650EのXS650仕様


最近ガレージネタが全くないお兄ちゃんです。
なので、XSの進捗状況をUPしますね。
↑コイツを交換すべく、R-PROで購入しようとしたんですね
まぁ、リンク品の購入なので、現物届いたらO/Hした物を送りますよ
ってシステムだったんですが
R-PROからTELがありましてね
"お客様からお預かりしたローターですと摩耗が酷く、次のお客様へは
お渡し出来ないので、現物をO/Hしてのお届けとなりますので2週間程お時間頂きます"
との事

すぐに届いて、もう今頃試運転したりと
いろいろ事が進んでいるはずだったのに・・・

と、そんなこんなで特に進められるところも無く
UPしていませんでした。

今のところ最終的に、この形になるってのをUPするんですが・・・






コレです。。。

シートが、何か残念ですよね・・・

わかってます、わかってるんです

そりゃ~ヤフオクで1000円だったIron用の社外シートですよ

ここまで来たら、何とか純正シートをGetしたいんですけどね・・・

オーナーも連日、ヤフオクをチェックしていますが

今一つお高くて手が出ないとの事。

でも、いいんです ひとまずコレで乗ります

僕が。

でもね

こういう感じのシートでこんな感じ(もうちょっと違うけど)なのも

頭の中にはあったのでこれでしばらくいきますね。

(跨った感じ結構いいんですよw)



2014年11月7日金曜日

shovel 改造。

おとーとです。

最近…悩み過ぎです。
あっ。バイクですけどね。。

さて バイクの姿勢がおおよそ見えてきたので
今度は それに乗る私の姿勢

ポジションと言えばステップ  とりあえず制作

こんな感じか?


チョキチョキ


シフト側も。。。
左から進化しながら4つ目でやっと一次審査 通過ww


こんな感じでお願い申し上げ


ます。。。


で材料はコレ GB250 制作の時も使った鉄板
L字なのがMISO‼


しんど~い。。。
写真には写り難いが 凄い量の鉄粉ww


でけた


L字部を使って 曲がらない様にしてみた。
ブレーキ側は内側にL シフト側は外側にL。。。
ドライブチェーンがあるからしょーない。


乗車‼


ん? 何か違う。。。かな?

つづく

2014年10月26日日曜日

休日。


最近、FBでのお友達は皆、僕の事をお兄ちゃんお兄ちゃんって言ってくれますw
その、お兄ちゃんです。

秋ですよね、でも日中は温かい?? 又は暑い??
まぁイイ陽気なんですが、今一つ秋の匂いがしてきませんで
そこが気持ちいいんだか、悪いんだか??な、今日この頃ですが皆様どうお過ごしでしょうか??

少し前に近くの室内遊技場へ行った時のひとこまですね。
長女と次女です
子供って本当にかわいいですよねw

僕自身、目に入れても痛くなさそうと感じているのに
お爺ちゃんお婆ちゃんは もう、どうなってしまうんでしょうか???

来週末は長女&次女とフリスビーで遊ぶ予定ですw



2014年10月14日火曜日

shovel 改造

こんにちは、弟です。

YMDさんにお願いしていた部品が出来上がりました‼
こんな図の指示なのに。。。























で。。。こちら


素晴らしいっ‼
YMDさん‼ 本当に有難う御座いました‼

そして ワクワクしながら仮組‼

今まで 外装について同時進行で進めておりました。
色々やってきて 微妙な変化ばかりの写真が数十枚。。。
紹介してもダラダラなので 省略。

いきなり 完成イメージに近い形で登場ですが


レーシングスタンド 好き。


着地。ハンドルは仮。
キックアーム収納時に 垂直で止まるように
少々強引に加工。




自分の作りたい形。
世間はどう感じるのだろう。。。

何だこれ?何がしたいの?
そんな感じの人。 ふ~んな人。
いいね!な人。 様々でしょうねきっと。。。

でも 日常の僅かな空き時間でもコレの事を考えている。
自分が乗りたいバイクは売ってないので 作っている。
いや売っていても買わないかな?
バイクって何だろ。。。

つづく

2014年10月12日日曜日

XS650E起こしw


ここは誰?? 私は何処??
そうです、そうなんです そんな兄ですw
??
意味がわかりませんが、いいんです。

さぁ
1mmくらいのブログ更新です。
最近メッキリ怠ってますからねぇ
そう、私達兄弟の適当なブログなので、ちょっとちょっと
適当なネタを更新していけばいいのです。
やらないよりはマシです

そんな久々の更新にも関わらず
インスタで使ったネタです。

只今起こし中のXS650Eに取付けるべく
ハンドルを買いにライコ柏店に行って来ました結果
79'Z1000MKⅡ純正ハンドル中古をGET!!
しかも1900円!!

つづく??

2014年10月11日土曜日

XS650Eエンジンバラしw



そうですね、兄です。
XS650Eエンジンバラしwとか言っておきながら・・・

何だかんだ言って、もうだいぶ組み上がってしまってますw
こんな感じです。
写真なんか全然撮っていませんし、あれから全くUPしていませんが
もう一息です!!
仕事が終わって、家に帰り21時頃で
子供達を寝かしつけ
そこからコツコツと作業しとりまして
ブログへのUPなんてすっかり忘れ
もくもくと作業しとりましたw
もうチョイです。
完成後、乗込んで各部異常が無いかをテストして
問題無ければ納車です。
もう少しです。

毎日ワクワクしながら、直していました
部品を外して、調整や清掃をしたり
そんな普通の事をやってるだけなのに本当に楽しい・・・
時間が経つのも忘れてしまう。。。

このXSを触ってるとホントそんな感じがします。
